Manuální hydraulický stroj na přípojnice 303U-3-C 3 v 1 – zpracování mědi a hliníku

popis：Hledáte spolehlivé řešení pro výrobu rozvaděčů? Manuální hydraulický stroj 303U-3-C 3 v 1 umožňuje precizní stříhání, ohýbání a děrování měděných přípojnic. Ideální pro dílny vyžadující flexibilitu, vysokou odolnost a snadnou obsluhu. Zvyšte efektivitu své elektro výroby s naším profesionálním vybavením. Kontaktujte nás pro technické parametry.

Popis produktu

303U-3-C - Kombinovaný stroj na zpracování měděných přípojnic

stroj na ohýbání přípojnic

Tato řada profesionálních strojů pro zpracování přípojnic disponuje třemi integrovanými pracovními jednotkami: děrováním, stříháním/řezáním a ohýbáním. Tyto tři jednotky mohou pracovat současně nebo postupně, přičemž pracovní zdvih každé sekce lze snadno nastavit. To výrazně zkracuje dobu výroby a zvyšuje efektivitu v elektrotechnickém průmyslu. Hlavní funkcí je precizní zpracování měděných a hliníkových sběrnic pro rozvaděče.

Naše hydraulické zařízení je vybaveno jednotkami pro děrování, stříhání a ohýbání. Pomocí manuálních tlačítek nebo nožního spínače lze jednotlivé operace provádět odděleně, což z něj činí ideální výrobní vybavení pro výrobce elektrických zařízení vysokého a nízkého napětí.

Tento multifunkční stroj na přípojnice 3 v 1 je pomocné zařízení navržené s ohledem na pokročilé zahraniční technologie a místní požadavky na bezpečnost a efektivitu práce. Je maximálně vhodný pro montážní dílny velkých elektrických rozvodných skříní a projekty přenosových a distribučních soustav.

Detaily produktu

děrovačka přípojnic

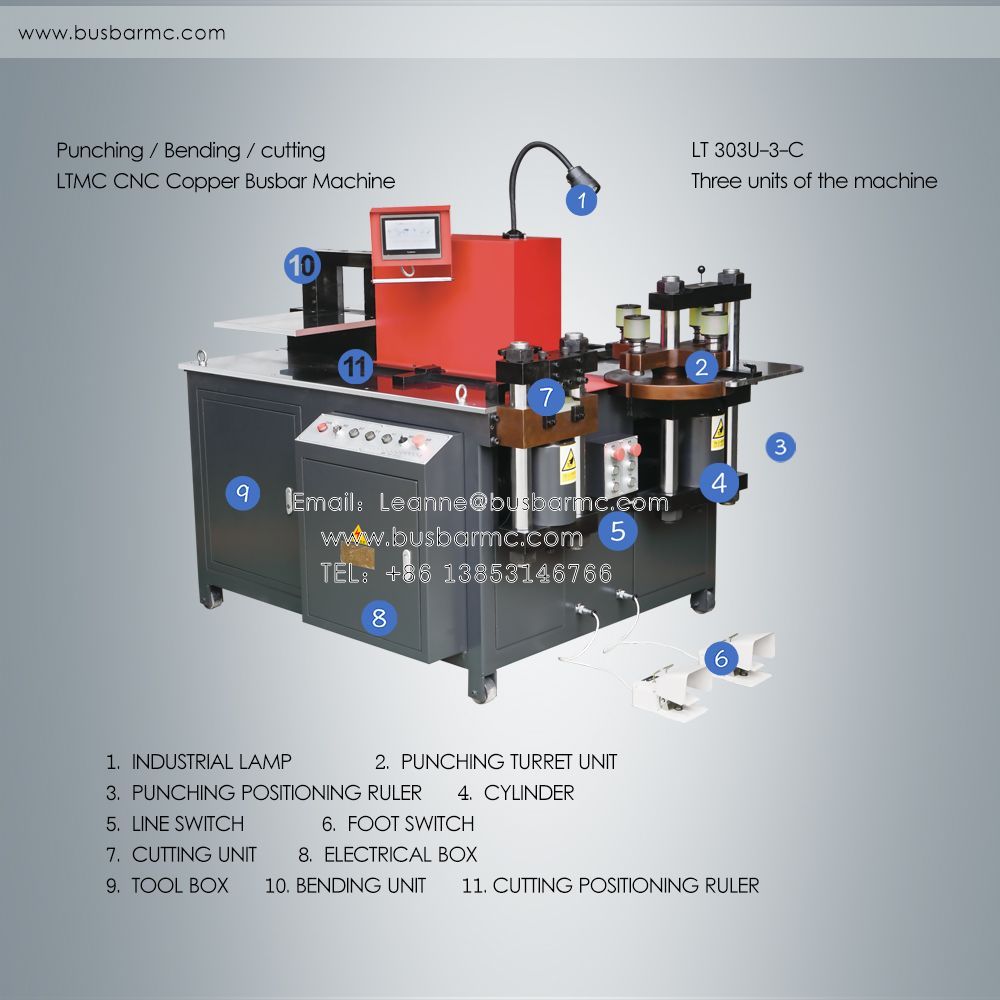

1. Průmyslové osvětlení 2. Otočná věž pro děrování 3. Pravítko pro polohování děrování 4. Hydraulický válec 5. Linkový spínač 6. Nožní pedál 7. Jednotka pro stříhání 8. Elektrická skříň 9. Skříňka na nářadí 10. Jednotka pro ohýbání 11. Pravítko pro polohování střihu

Ukázky zpracování (Vzorky)

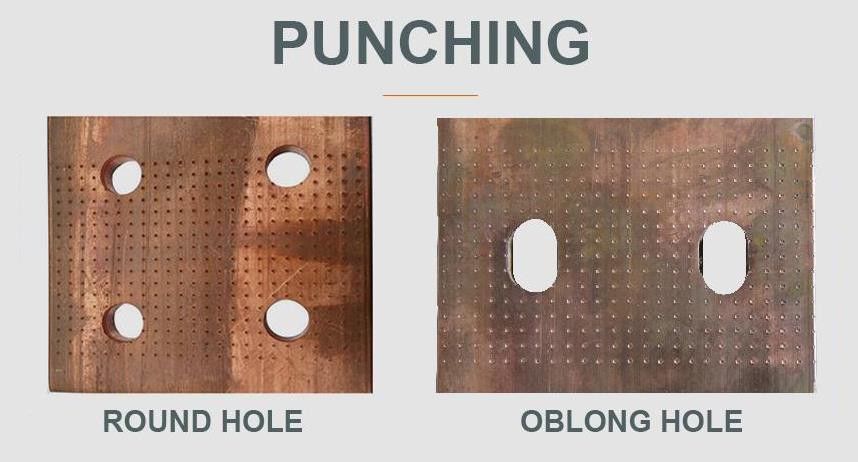

Lze provádět děrování kulatých i oválných otvorů.

kombinovaný stroj na sběrnice

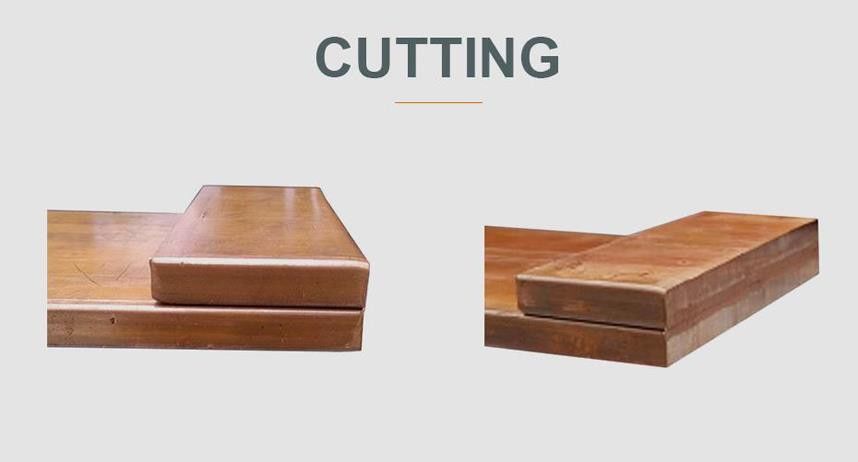

stříhačka měděných pasovin

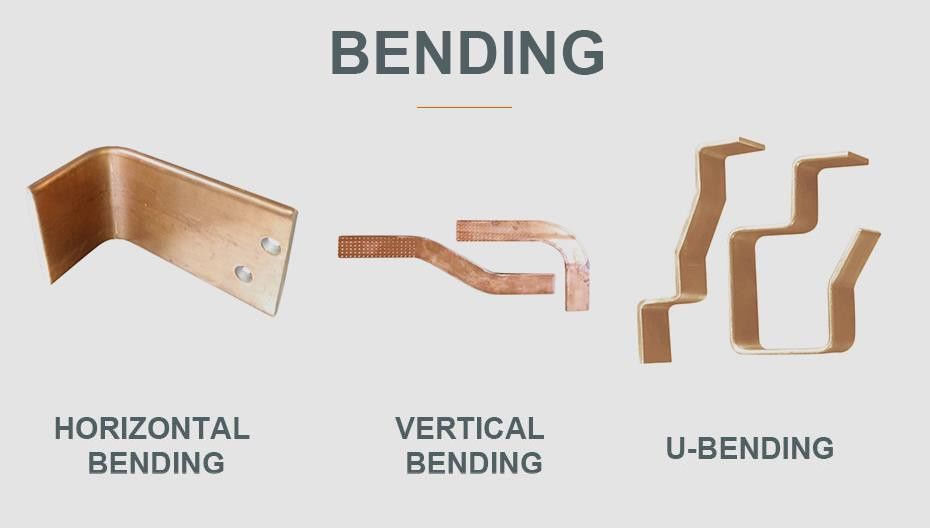

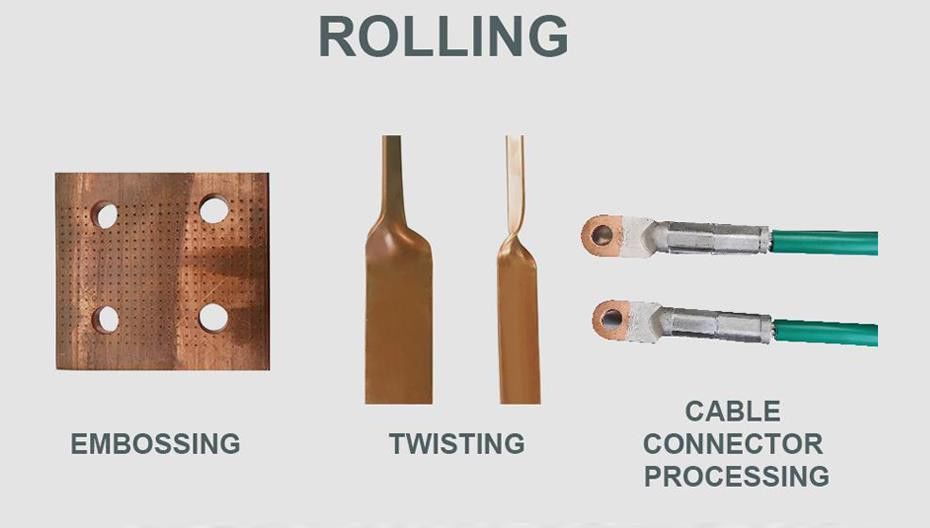

Stroj umožňuje horizontální ohýbání, vertikální ohýbání a ohýbání do tvaru U. Zařízení disponuje funkcemi pro ražení, kroucení a lisování kabelových koncovek.

CNC ohýbačka mědi

CNC stroj na přípojnice

Naše výrobní zázemí

ohýbačka měděných profilů

továrna na stroje pro přípojnice

Technické parametry

Položka / Parametr	Model
	303U-3	303U-3-C
Jmenovitá síla (kN)	300	300
Rozsah průměru děrování (mm)	ф4.3～ф25	ф4.3～ф25
Max. tloušťka materiálu (mm)	12	12
Max. šířka materiálu (mm)	150	150
Max. tloušťka stříhání (mm)	12	12
Max. šířka stříhání (mm)	150	150
Max. šířka horizontálního ohýbání (mm)	150	150
Max. tloušťka horiz. ohýbání (mm)	12	12
Max. rozměr vertikálního ohýbání (mm)	10×100	10×100
Výkon motoru (kW)	1×4KW	3×4KW
Velikost pracovního stolu (mm)	1650×1050	1650×1050
Vnější rozměry (mm)	1720×1220×1220	1720×1220×1220
Rozměry balení (mm)	1800×1300×1430	1800×1300×1430
Celková hmotnost (kg)	1220KG	1320KG

Hlavní vlastnosti a výhody

1. Jednotka pro stříhání: Využívá vertikální režim zpracování, který je flexibilní a pohodlný. Používá ploché řezání břitem, díky čemuž je rozhraní obrobku hladké, bez odpadu, otřepů nebo deformací.

2. Jednotka pro děrování: Využívá šestipolohovou otočnou věž (karusel) v ozubeném tvaru, která poskytuje skvělý výhled. Není nutné často měnit matrice, což činí operaci jednoduchou a vysoce efektivní.

3. Jednotka pro ohýbání: Tato sekce zajišťuje horizontální ohýbání. Výměnou forem lze snadno provádět ploché ohýbání nebo vertikální ohýbání přípojnic.

4. Multifunkčnost: Pouhou výměnou matric lze dosáhnout řady funkcí, jako je ražení, zplošťování, kroucení a krimpování kabelových koncovek. Prohlédněte si naše další produkty pro tváření kovů.

5. Mobilita: Stroj je vybaven čtyřmi pojezdovými kolečky, takže jej lze snadno přemístit kamkoli v dílně dle potřeby.

6. Zakázková úprava: Podle požadavků uživatele lze nainstalovat různé formy nebo nástroje pro dokončení zpracování speciálních tvarů.

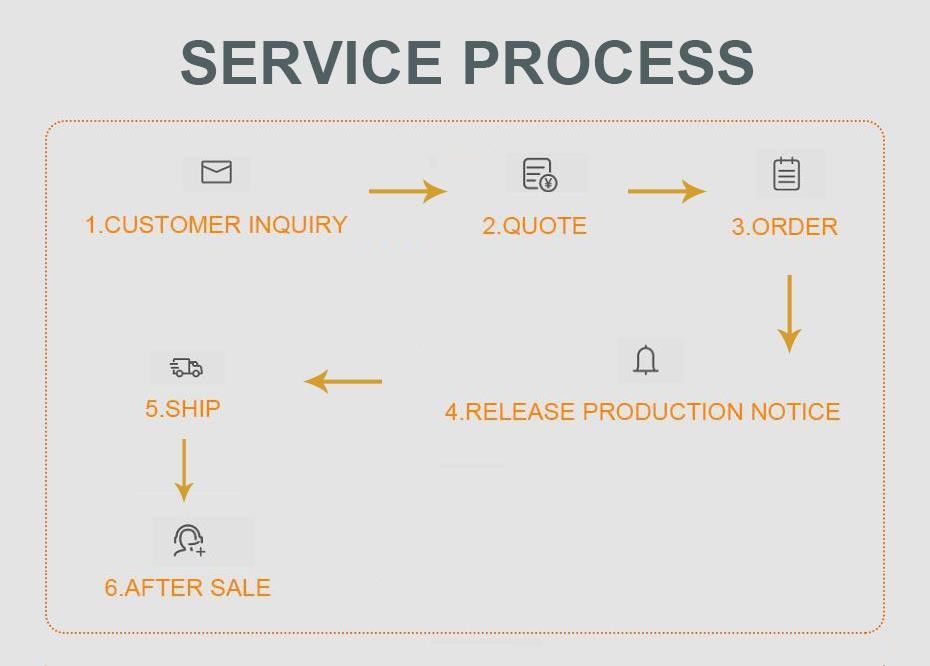

Náš servisní proces

hydraulický servis stroje na přípojnice

Naši technici poprodejního servisu provádějí pravidelné návštěvy, aby vyslechli vaše názory a neustále zlepšovali kvalitu našich strojů pro český trh.

Balení a doprava

Stroje balíme do vodotěsné plastové fólie uvnitř a pevných dřevěných beden vně pro bezpečnou mezinárodní přepravu.

Certifikace kvality

Systém zajištění kvality ISO9001 je základem růstu našeho podniku. Splňujeme přísné mezinárodní standardy vyvinuté komisí TC176 pro systémy řízení kvality.

Video ukázka: CNC stroj na ohýbání měděných pasovin

FAQ: Často kladené otázky k modelu 303U-3-C:

1. K čemu se hydraulický stroj 303U-3-C primárně používá? Slouží k děrování, stříhání a ohýbání měděných a hliníkových přípojnic, což je klíčové pro výrobu elektrických rozvaděčů a skříní.

2. Mohou všechny tři jednotky pracovat najednou? Ano, konstrukce umožňuje současný nebo sekvenční provoz všech jednotek, což výrazně zvyšuje produktivitu práce v dílně.

3. Jaké jsou hlavní technické přednosti tohoto modelu? Mezi klíčové vlastnosti patří vertikální střih bez deformací, otočná děrovací věž se 6 pozicemi, horizontální ohýbání a vysoká mobilita díky kolečkům.

4. Jaké jsou parametry výkonu a rozměry? Stroj má jmenovitou sílu 300 kN, výkon 3×4 kW a celkovou hmotnost 1320 kg. Maximální tloušťka zpracovávaného materiálu je 12 mm.

5. Je zajištěn servis pro české zákazníky? Ano, poskytujeme plnou technickou podporu a pravidelný servisní dohled pro zajištění dlouhé životnosti stroje.
