CNC stroj na děrování a stříhání měděných přípojnic HQ600-SP

popis：Zvyšte efektivitu výroby s CNC strojem HQ600-SP pro děrování a stříhání měděných přípojnic. Nabízí precizní zpracování, vysokou rychlost a spolehlivost pro energetický průmysl a výrobu rozvaděčů. Špičková technologie pro měděné pásové vodiče s dlouhou životností.

Produkt: CNC stroj na děrování měděných přípojnic

Série: HQ600-SP

Hlavní funkce:

Stříhání, děrování, srážení hran, ražení (všechny druhy kulatých, čtvercových, speciálních otvorů a drážek) pro měděné a hliníkové přípojnice atd.

Hlavní vlastnosti:

Tento stroj se specializuje na zpracování měděných a hliníkových přípojnic pro systémy vysokého a nízkého napětí. Nabízí vysokou efektivitu, nízkou spotřebu energie, preciznost, snadné ovládání a moderní průmyslový design. Jako přední výrobce strojů na přípojnice zajišťujeme špičkovou kvalitu.

Stroj disponuje unikátními principy zpracování, patentovaným systémem hydraulických válců a denní kapacitou několika tun, což z něj činí první volbu pro profesionální zpracování přípojnic v elektrotechnickém průmyslu.

Umožňuje jedno upnutí pro dlouhé přípojnice, automatizuje děrování a stříhání bez nutnosti manuálního zásahu díky automatickému přepínání svorek. Volitelné sady matric 7/8 děrovacích a 1 střižné v jedné řadě; k dispozici je také funkce ražení.

Střižné matrice jsou typu "single pole hedge Scissor", což zajišťuje stříhání bez odpadu materiálu.

Stroj se skládá z podávacího stolu, základny forem, dopravního systému, servořídicí jednotky a pomocného konstrukčního systému, což poskytuje stabilní a spolehlivý výkon pro každou výrobu rozvaděčů.

Díky uživatelsky přívětivému rozhraní a vlastním vyvinutým softwarovým systémem BMC pro návrh přípojnic umožňuje monitorování provozu programu v reálném čase.

Základna forem vyrobená z tvárné litiny nabízí vynikající odolnost proti opotřebení, což zajišťuje dlouhodobou souosost (concentricity) děrovacích nástrojů. Pro více informací navštivte naši sekci Produkty.

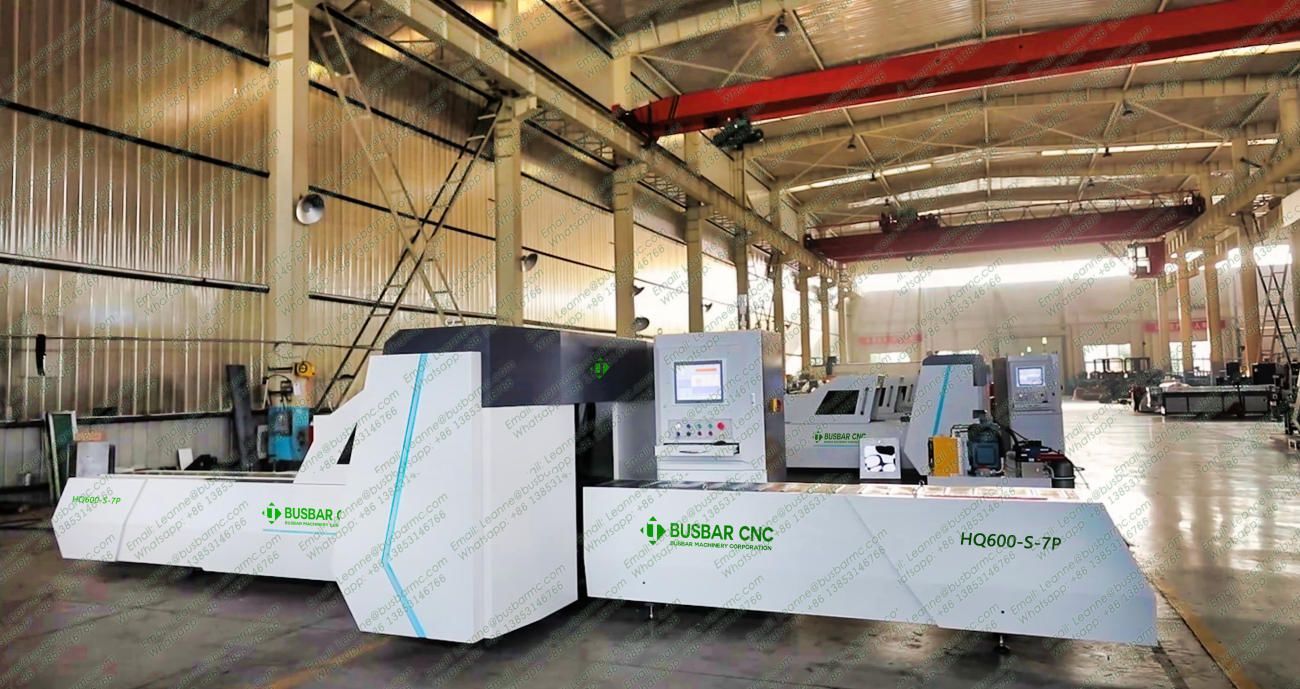

CNC stroj na děrování měděných přípojnic HQ600-SP

Technické parametry

Parametr	HQ400-S-7P/8P	HQ600-S-7P/8P
Jmenovitý tlak	400KN	600KN
Maximální velikost zpracování	12×160mm	15×200mm
Rozsah děrování	Φ4.3-25mm	Φ4.3-35mm
Maximální počet forem	8 děrování 1 stříhání 1 ražení	7 děrování + 1 ražení 1 stříhání
Rychlost osy X	2000mm	2000mm
Rychlost polohování osy X	60m/min	75m/min
Pojezd osy Y	860mm	960mm
Rychlost polohování osy Y	35m/min	35m/min
Pojezd osy Z	2000mm	310mm
Rychlost polohování osy Z	35m/min	35m/min
Přesnost děrování	±0.2mm	±0.2mm
Přesnost polohování	0.10/500mm	0.10/500mm
Rychlost děrování	100 krát/min	120-150 krát/min
Počet řízených os	6 os	6 os
Rozměry stroje (D×Š×V)	10500×2750×1700mm	10500×2900×1800mm

Volitelné příslušenství

Komponent	Možnost 1	Možnost 2
Hlavní motor	Juli	ABB
Hydraulické čerpadlo	Taiwan Hydromax	American Albert
Solenoidový ventil	Taiwan Litand	German Rexroth
Vedení/Šrouby	HIWIN / TBI/PMI	HIWIN / TBI/PMI
Servo systém	Exton	German Rexroth
Průmyslový počítač	Taiwan PanelMaster (Dotykový displej)	Beijing Qiyang

Standardní příslušenství:

8 sad děrovacích matric, 1 střižný nůž, 1 sada nástrojů pro údržbu a manuály včetně certifikátů.

Detaily CNC stroje na přípojnice

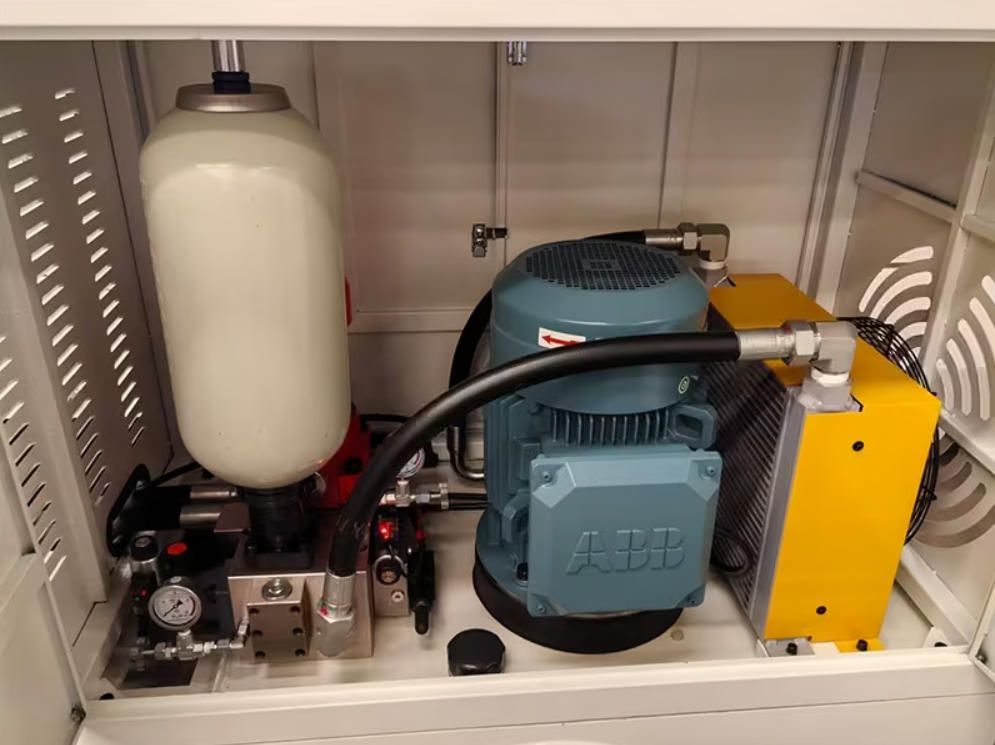

Hydraulický systém stroje na přípojnice

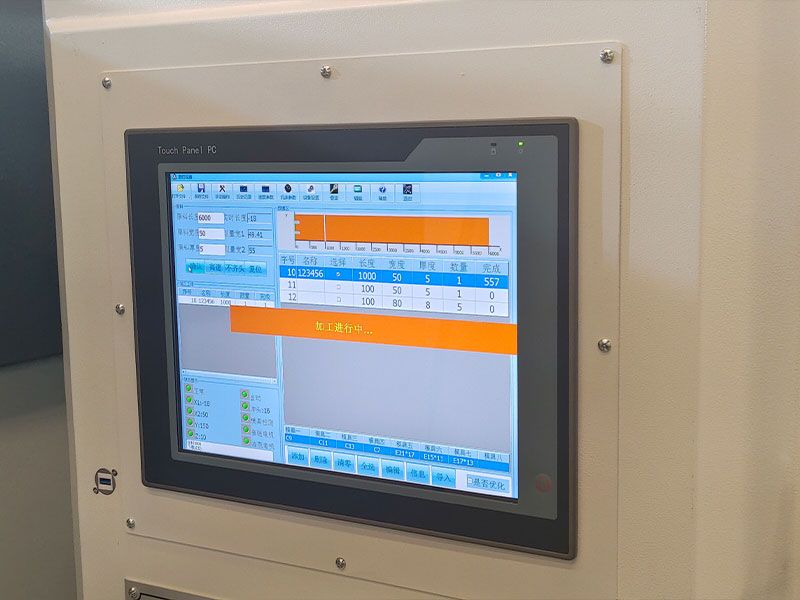

Rozhraní CNC řízení Beckhoff

Vzorky zpracování měděných tyčí

Výroba CNC strojů na děrování

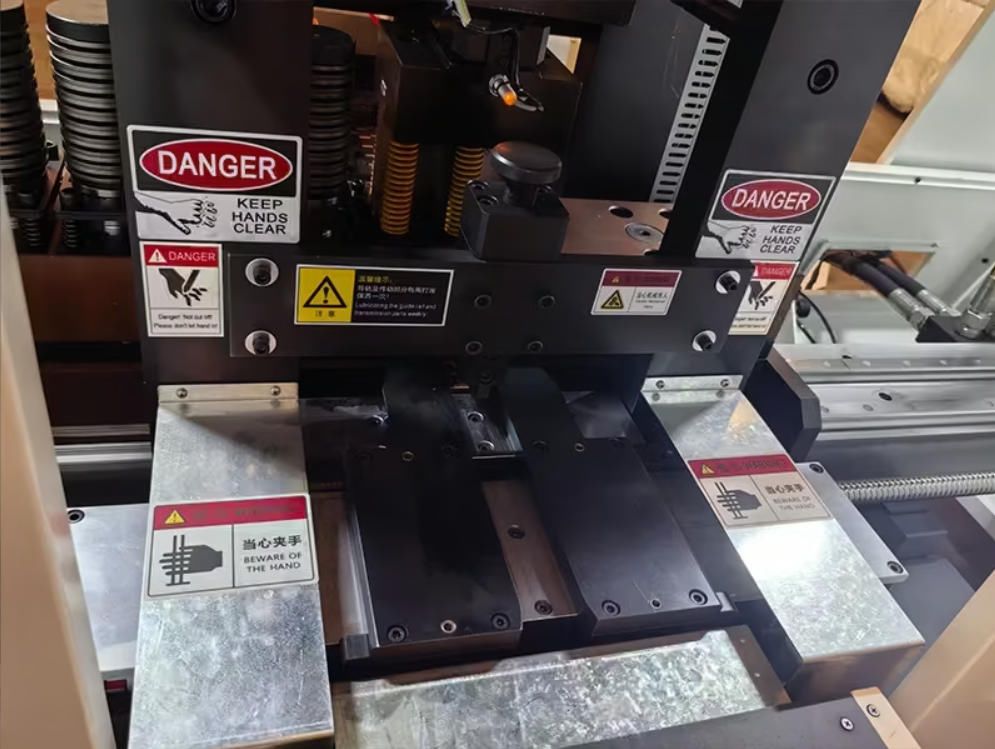

Sestava matric pro stříhání a děrování

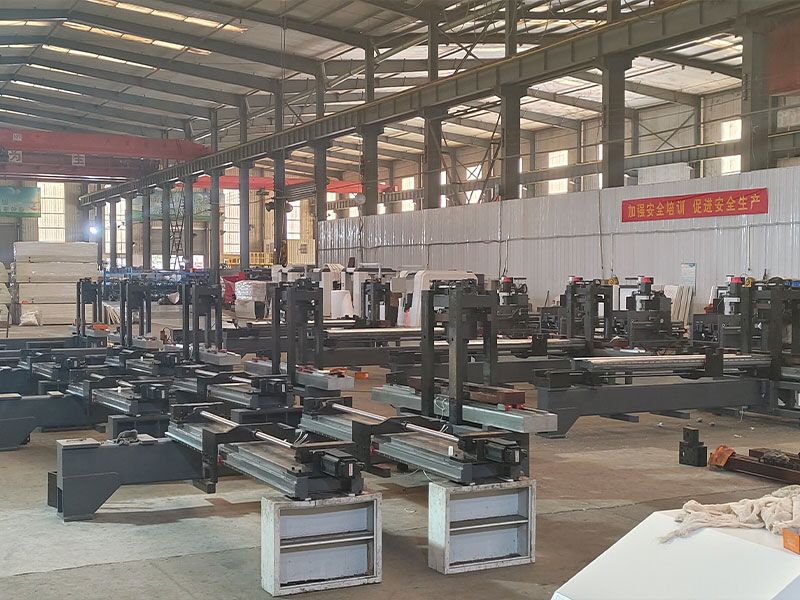

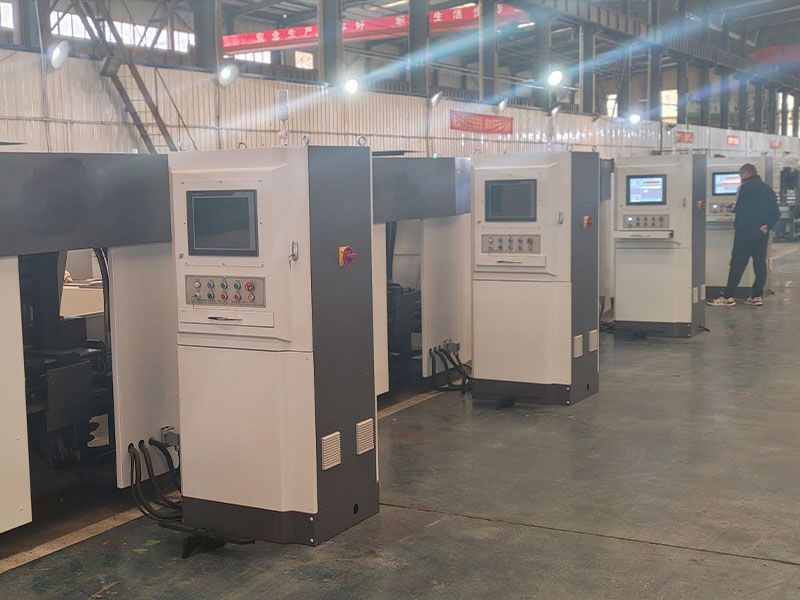

Tovární hala výroby strojů

Detail podávacího stolu přípojnic

Upínací mechanismus pro měděné tyče

Děrovací matrice a razníky

Konstrukce z tvárné litiny

Certifikace stroje HQ600-SP

Video ukázka provozu stroje:

FAQ — Často kladené dotazy k CNC stroji HQ600-S-7P

Q1: Jaké materiály lze zpracovávat na HQ600-S-7P?

A: Stroj je navržen pro precizní zpracování měděných a hliníkových přípojnic. Je ideální pro výrobu rozvaděčů, distribučních panelů, ovládacích skříní a dalších energetických komponentů.

Q2: Jaké jsou maximální rozměry materiálu?

A: Maximální velikost plechu/tyče je 6000 × 200 × 15 mm. Stroj zvládne tloušťku až 15 mm a šířku 200 mm.

Q3: Kolik nástrojů je v matricové bance?

A: Model HQ600-S-7P využívá řadovou matricovou banku se 7 děrovacími matricemi, 1 střižnou matricí a 1 razicí matricí v jedné řadě pro maximální efektivitu.

Q4: Jaký motor a hydraulický tlak stroj využívá?

A: Hydraulický systém vyvíjí tlak až 600 kN a je poháněn vysoce výkonným motorem ABB (Švýcarsko).

Q5: Jaký je řídicí systém a přesnost polohování?

A: Stroj je vybaven špičkovým německým systémem Beckhoff a servomotory Rexroth. Přesnost polohování v osách X a Y je 0.10 mm na 500 mm.

Q6: Podporuje stroj integraci s CAD/CAM softwarem?

A: Ano, popis produktu potvrzuje kompatibilitu s CAD/CAM systémy, což výrazně zrychluje programování a zvyšuje produkční efektivitu.

Q7: Jak zjistím aktuální cenu a dostupnost?

A: Pro nejnovější nabídku na hydraulický stroj na přípojnice nás prosím kontaktujte přímo. Nabízíme konzultace i video ukázky pro váš konkrétní projekt.
