Centrum CNC do wykrawania i cięcia szyn miedzianych HQ600-SP - Wysoka wydajność

Opis：Odkryj HQ600-SP – zaawansowane centrum CNC do automatycznego wykrawania i cięcia szyn miedzianych oraz aluminiowych. Urządzenie zapewnia najwyższą precyzję obróbki dla producentów rozdzielnic i systemów szynoprzewodów. Wyposażone w intuicyjne sterowanie i system szybkiej wymiany narzędzi, minimalizuje czas produkcji i eliminuje błędy. Sprawdź nowoczesne rozwiązania LTMC dla energetyki z pełnym serwisem i wsparciem technicznym w Polsce.

Produkt: Centrum CNC do wykrawania i cięcia szyn miedzianych

Seria：HQ600-SP

Główna funkcja:

Cięcie, wykrawanie, fazowanie, tłoczenie (wszelkiego rodzaju otwory okrągłe, kwadratowe, specjalne oraz fasolki) w szynach miedzianych i aluminiowych.

Główne cechy:

Maszyna jest dedykowana do profesjonalnej obróbki szyn prądowych miedzianych i aluminiowych stosowanych w systemach średniego i niskiego napięcia (SN/nn). Oferuje wysoką wydajność, niskie zużycie energii, precyzję oraz nowoczesny design.

Urządzenie charakteryzuje się unikalnymi zasadami obróbki, opatentowanym systemem cylindrów hydraulicznych oraz dzienną wydajnością rzędu kilku ton, co czyni go najlepszym wyborem dla dużych zakładów prefabrykacji.

Pozwala na jednokrotne mocowanie długich szyn, automatyzując proces wykrawania i cięcia bez ingerencji operatora dzięki automatycznemu przełączaniu zacisków. Opcjonalnie dostępne magazynki liniowe 7/8-stanowiskowe oraz moduły do tłoczenia (embossing).

Nożyce tnące typu "single pole hedge" zapewniają cięcie bezodpadowe (zero waste), co znacząco obniża koszty materiałowe.

Maszyna składa się ze stołu podawczego, bazy matryc, systemu transportowego, jednostki sterującej serwo oraz systemu wspomagania projektowania, zapewniając stabilną i niezawodną pracę.

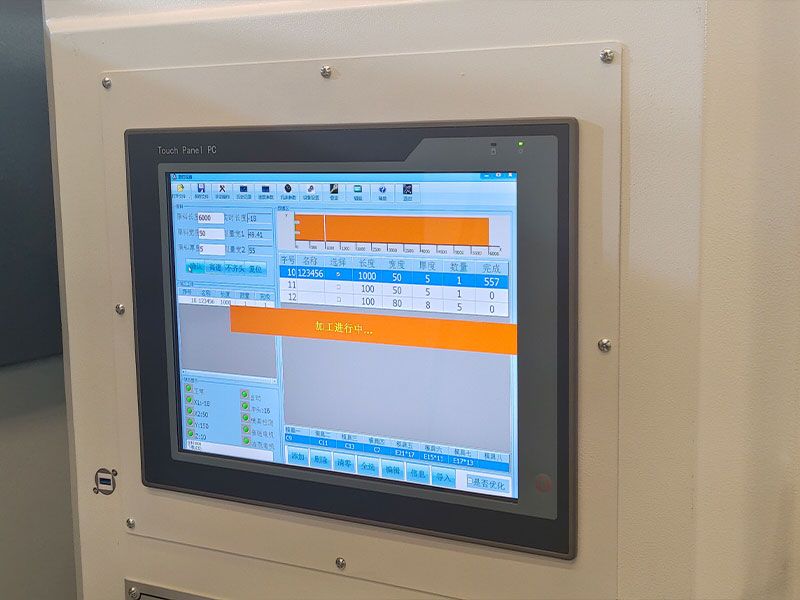

Przyjazny interfejs użytkownika i autorski system BMC do projektowania szyn pozwalają na monitorowanie pracy programu w czasie rzeczywistym.

Baza matryc wykonana z żeliwa sferoidalnego oferuje doskonałą odporność na zużycie, zapewniając długotrwałą współosiowość narzędzi wykrawających.

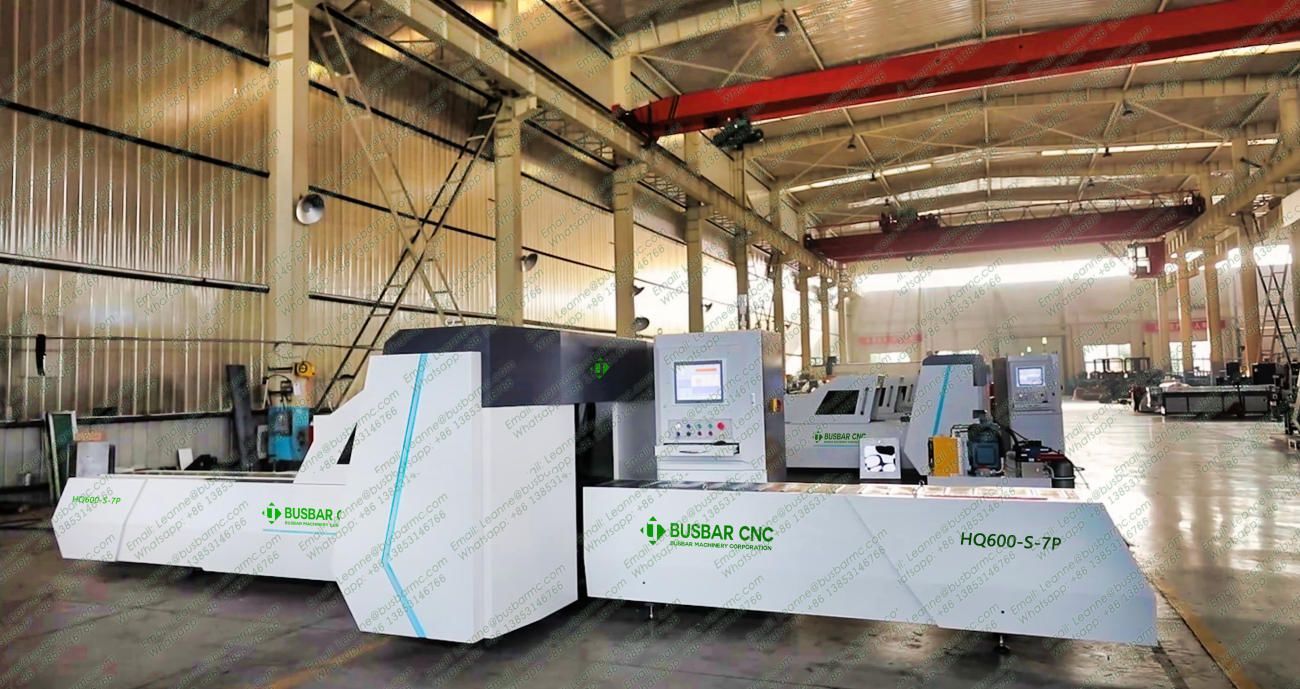

Centrum CNC do szyn miedzianych HQ600-SP

Parametry techniczne

Parametr	HQ400-S-7P/8P	HQ600-S-7P/8P
Nacisk nominalny	400KN	600KN
Maks. wymiar obróbki	12×160mm	15×200mm
Zakres wykrawania	Φ4.3-25mm	Φ4.3-35mm
Maks. liczba narzędzi	8 punch / 1 shear / 1 emboss	7 punch + 1 emboss / 1 shear
Zakres osi X	2000mm	2000mm
Prędkość pozycjonowania X	60m/min	75m/min
Zakres osi Y	860mm	960mm
Prędkość pozycjonowania Y	35m/min	35m/min
Zakres osi Z	2000mm	310mm
Prędkość pozycjonowania Z	35m/min	35m/min
Dokładność wykrawania	±0.2mm	±0.2mm
Dokładność pozycjonowania	0.10/500mm	0.10/500mm
Prędkość wykrawania	100 times/min	120-150 times/min
Liczba osi sterowanych	6 Axis	6 Axis
Wymiary (L×W×H)	10500×2750×1700mm	10500×2900×1800mm

Opcjonalne akcesoria i komponenty

Komponent	Opcja 1	Opcja 2
Silnik główny	Juli	ABB
Pompa hydrauliczna	Taiwan Hydromax	American Albert
Elektrozawory	Taiwan Litand	German Rexroth
Prowadnice/Śruby	HIWIN / TBI/PMI	HIWIN / TBI/PMI
System Serwo	Exton	German Rexroth
Komputer przemysłowy	Taiwan PanelMaster	Beijing Qiyang

Akcesoria w zestawie: 8 zestawów matryc do wykrawania, 1 nóż do cięcia, zestaw narzędzi konserwacyjnych, instrukcje i certyfikaty.

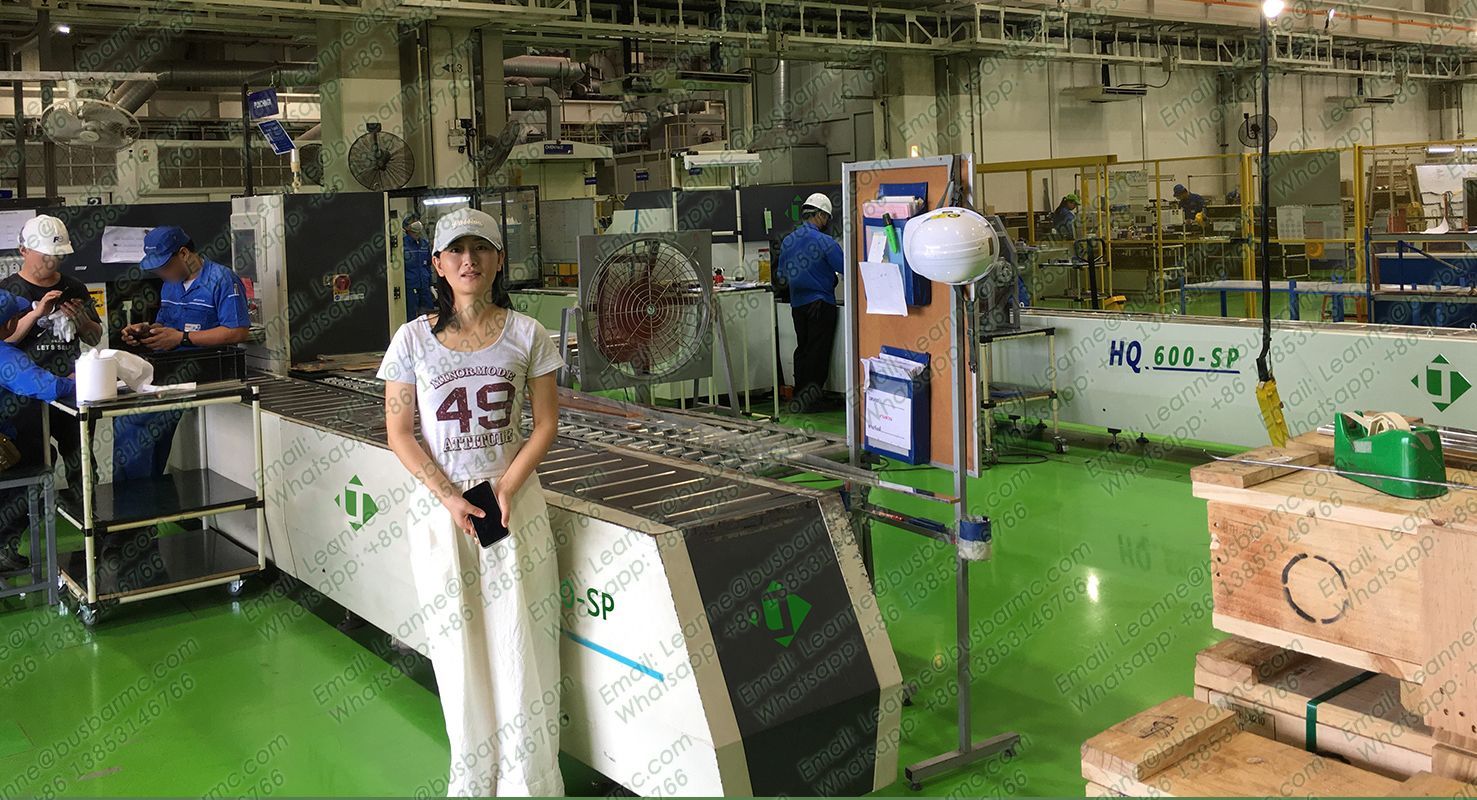

Automatyczna linia do szyn miedzianych

Produkcja szynoprzewodów CNC

Oprogramowanie CAD CAM do szyn

System sterowania Beckhoff

Wykrawarka do miedzi hydrauliczna

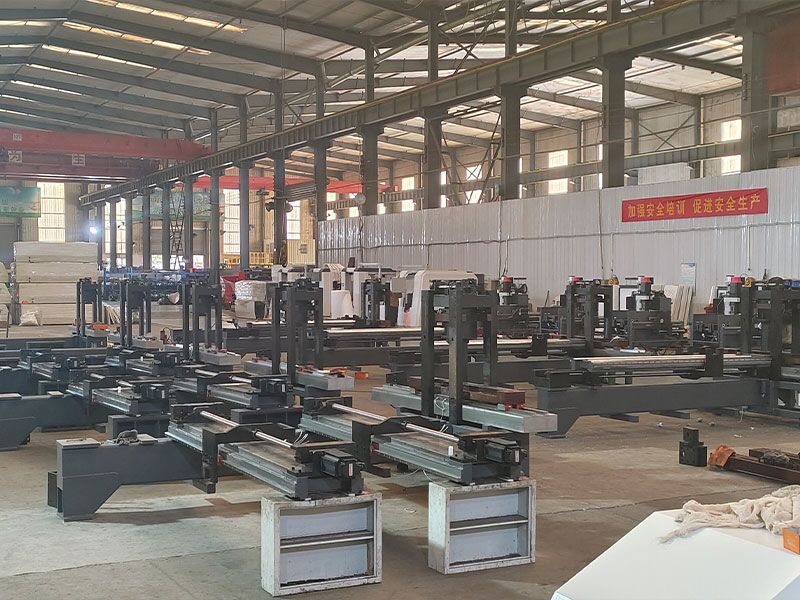

Fabryka maszyn do obróbki szyn

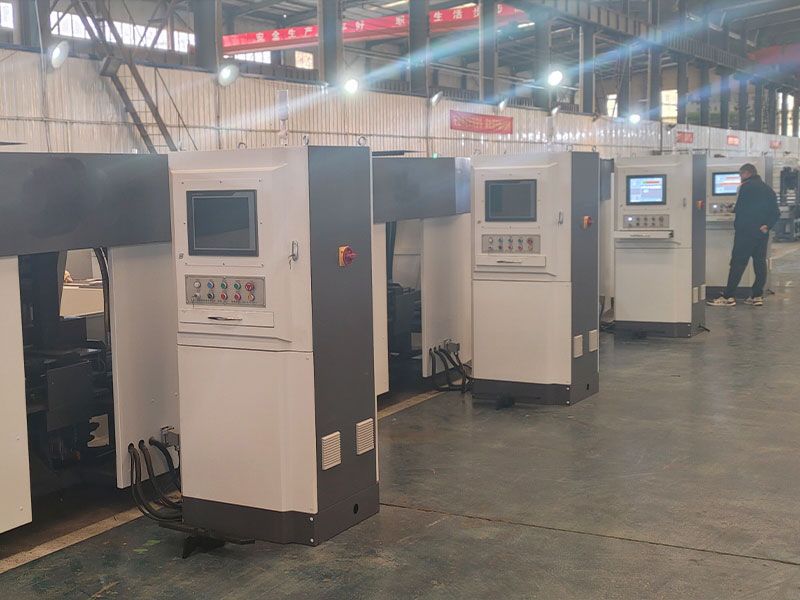

LTMC CNC busbar machine

Szczegóły głowicy wykrawającej

Precyzyjne cięcie szyn

Matryce do szyn prądowych

Magazynek narzędzi CNC

Certyfikat CE maszyny do szyn

Wideo z pracy urządzenia:

FAQ – Automatyczna wykrawarka i gilotyna CNC do szyn (HQ600-S-7P)

P1: Jakie materiały może obrabiać HQ600-S-7P?
O: Maszyna jest przeznaczona do obróbki szyn miedzianych i aluminiowych stosowanych w rozdzielnicach, szafach sterowniczych i systemach szynoprzewodów.

P2: Jakie są maksymalne wymiary obrabianej szyny?
O: Maksymalny rozmiar płyty to 6000 × 200 × 15 mm. Maszyna obsługuje grubość do 15 mm i szerokość do 200 mm.

P3: Ile narzędzi mieści magazynek?
O: Model HQ600-S-7P posiada liniowy bank narzędzi z 7 matrycami do wykrawania, 1 nożem do cięcia i 1 modułem do tłoczenia.

P4: Jaki system sterowania jest zastosowany?
O: Maszyna jest wyposażona w niemiecki system sterowania Beckhoff oraz serwonapędy Rexroth dla 6 osi, co zapewnia najwyższą precyzję pozycjonowania.

P5: Czy maszyna wspiera integrację z CAD/CAM?
O: Tak, nasze maszyny do prefabrykacji szyn są w pełni kompatybilne z systemami CAD/CAM dla optymalizacji produkcji.
