Automatyczna wykrawarka rewolwerowa CNC do szyn miedzianych HQ600-S-8P - 8-stacyjna linia do wykrawania szyn zbiorczych

Wykrawarka CNC do szyn miedzianych HQ600-S-8P | Automatyczna linia do wykrawania i cięcia szyn zbiorczych

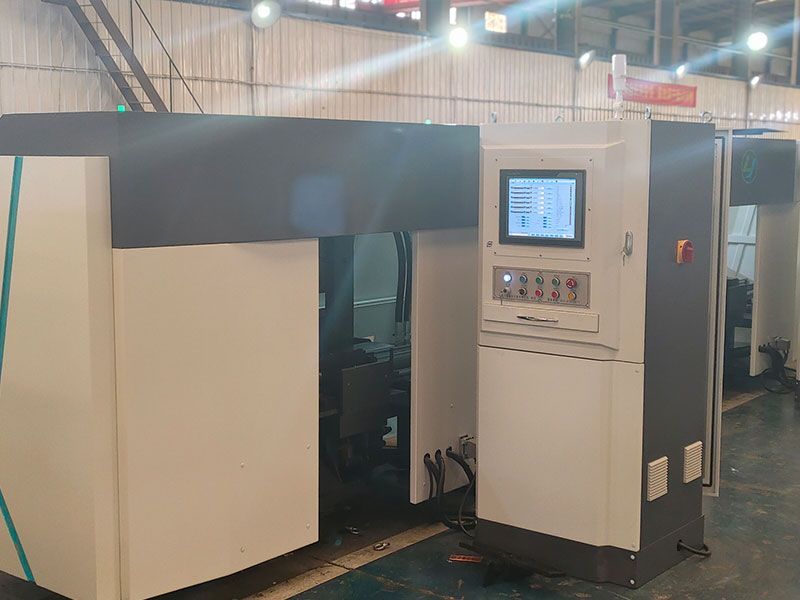

LTMC HQ600-S-8P to wysokowydajna wykrawarka gilotyna CNC do szyn miedzianych, która integruje procesy dziurkowania i cięcia w jednym cyklu automatycznym. Urządzenie HQ600-S-8P wykorzystuje stabilną konstrukcję ramy z prowadzeniem kolumnowym, wyposażoną w magazyn na 8 stacji wykrawających oraz 1 stację tnącą (gilotynę). Takie rozwiązanie gwarantuje idealną współosiowość górnych i dolnych stempli podczas długotrwałej eksploatacji w przemyśle elektroenergetycznym. Maszyna posiada zaawansowany system sterowania CNC oraz oprogramowanie CAD/CAM, co znacząco zwiększa wydajność produkcji prefabrykatów miedzianych. Skontaktuj się z nami, aby otrzymać aktualny cennik profesjonalnych maszyn do obróbki szyn prądowych.

Wideo z pracy maszyny (Prezentacja obróbki szyn CNC):

Informacje o produkcie i detale konstrukcyjne:

Specyfikacja techniczna HQ600-S-8P (CNC Copper Busbar Punching Machine)

Cechy charakterystyczne:

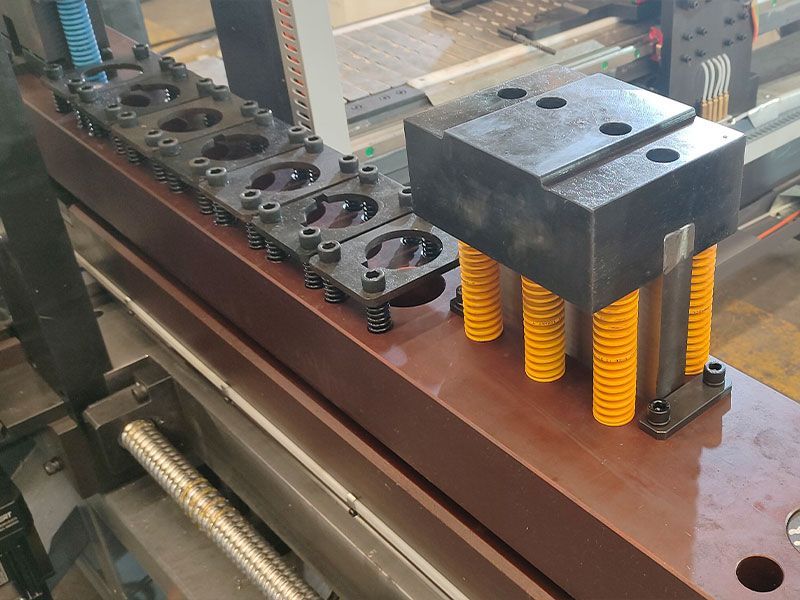

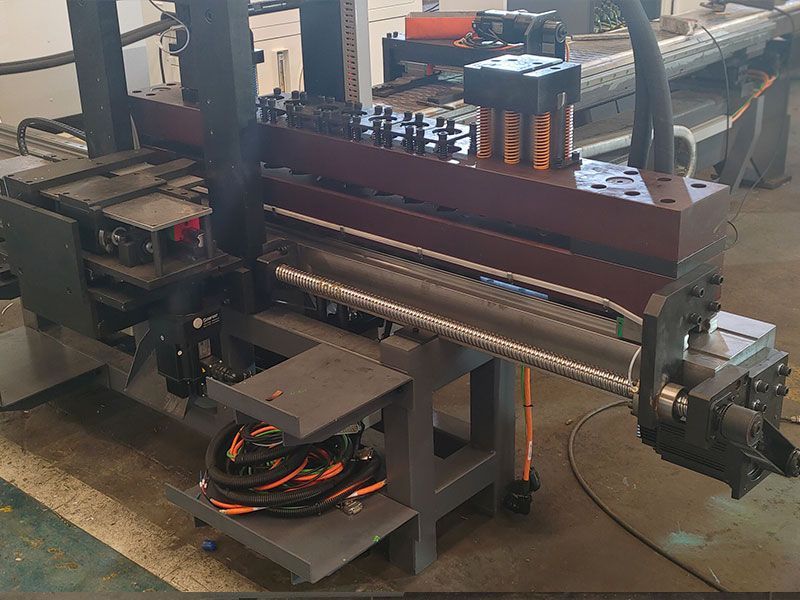

Prostoliniowy magazyn narzędziowy: 8 matryc wykrawających + 1 gilotyna.

Konstrukcja z jednorzędowym magazynem narzędzi zawiera 8 stacji dziurkujących i 1 tnącą w jednej linii, co gwarantuje najwyższą koncentryczność pracy. Przy zachowaniu wysokiej wydajności (40 m/min), precyzja sterowania osiąga poziom 0.1mm/500mm.

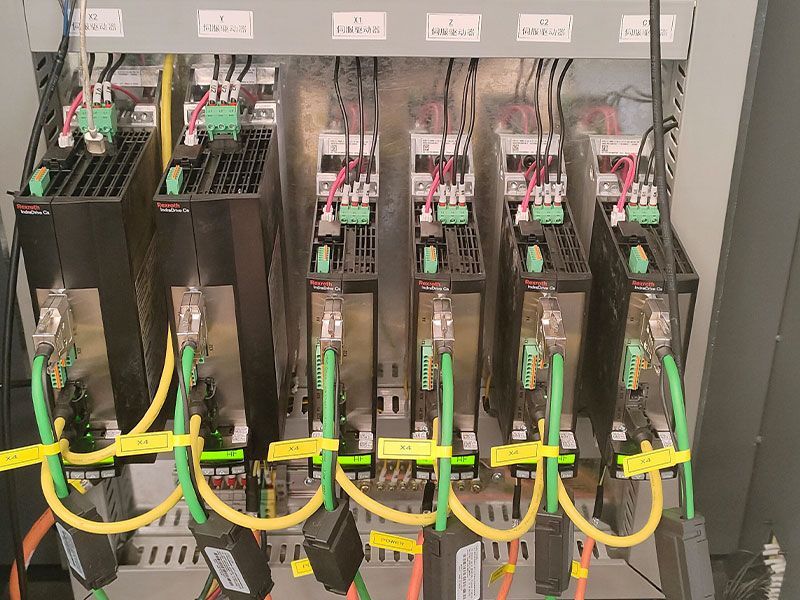

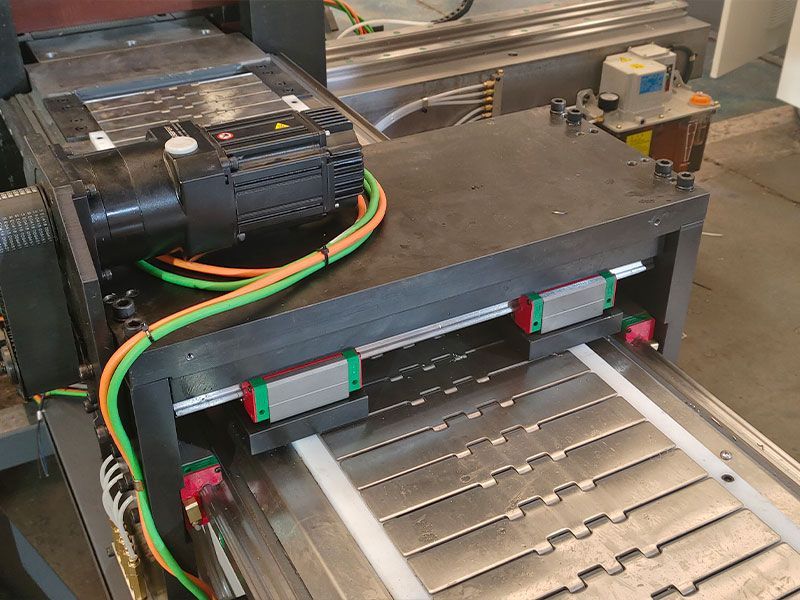

Zaawansowany system serwo: sterowanie w 6 osiach, prędkość osi X do 75m/min.

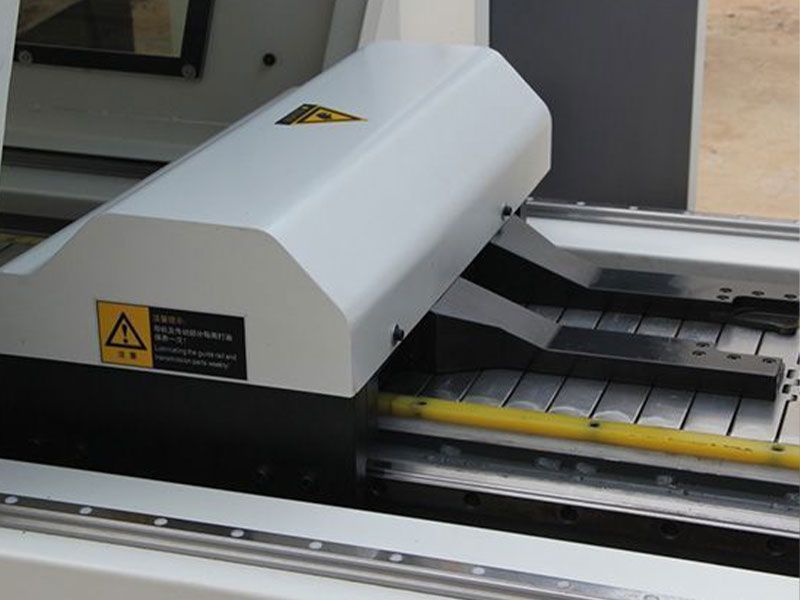

System ruchu oparty jest na 6 serwonapędach i 6 silnikach serwo renomowanych marek. Skok roboczy zacisku X1 wynosi 110mm, a zacisku X2 aż 2000mm. Dzięki optymalizacji cyklu podawania i odbioru, prędkość robocza osiąga 75m/min (do 150m/min w trybie jałowym).

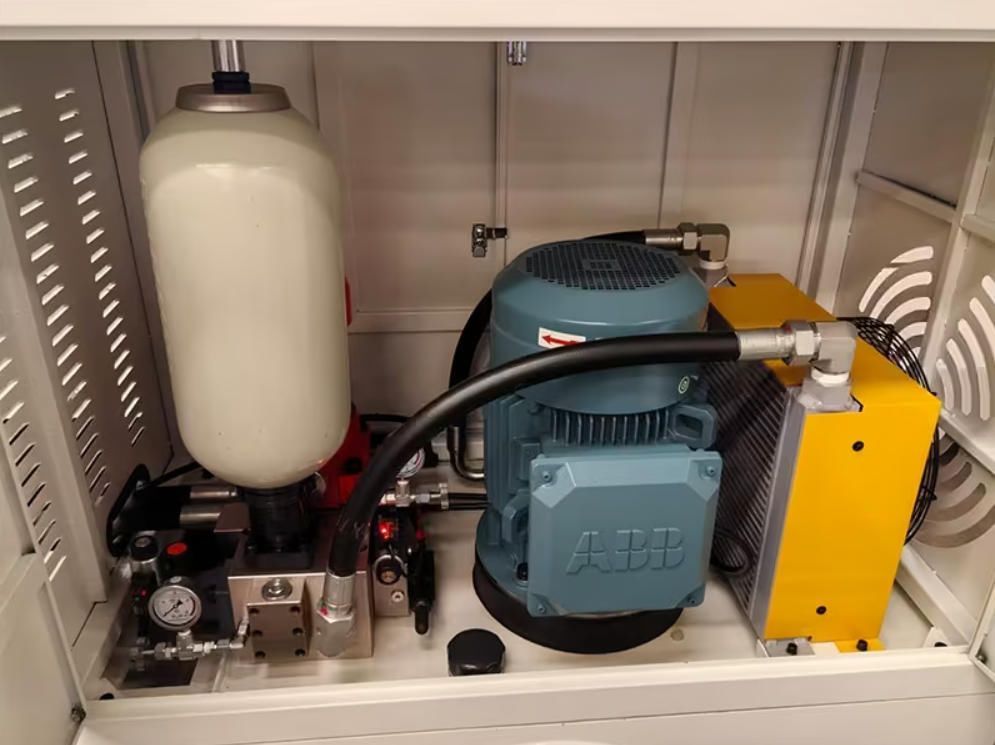

Hydraulika oparta na silniku Swiss ABB – Nacisk 600KN.

Stacja hydrauliczna wykorzystuje silnik szwajcarskiej marki ABB, generujący stabilne ciśnienie 600KN. Cała moc przekazywana jest do jednostki wykrawającej i tnącej, co zapewnia płynną obróbkę nawet grubych płaskowników miedzianych (do 15mm).

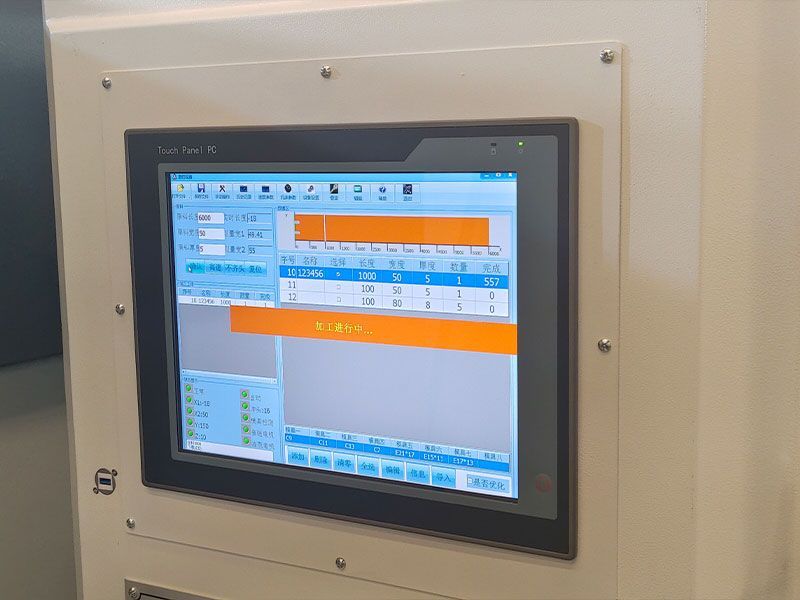

Niemiecki system Beckhoff oraz podzespoły Rexroth.

Zastosowanie systemu sterowania Beckhoff w pętli zamkniętej oferuje wyższą precyzję i odporność na zakłócenia w porównaniu do systemów pętli otwartej (np. podstawowy Siemens). Komponenty Bosch Rexroth zapewniają długowieczność i niższe koszty serwisu.

FAQ – Najczęściej zadawane pytania (Wykrawarka HQ600-S-8P):

1. Do czego służy wykrawarka CNC HQ600-S-8P?

Urządzenie służy do automatycznego dziurkowania i cięcia szyn miedzianych oraz aluminiowych. Jest niezbędne przy produkcji rozdzielnic niskiego i średniego napięcia, szaf sterowniczych oraz systemów szynoprzewodów.

2. Jakie materiały i wymiary obsługuje maszyna?

Maszyna przetwarza miedź i aluminium o maksymalnych wymiarach 6000 × 200 × 15 mm.

3. Jaki jest zakres średnic otworów?

Możliwe jest wykrawanie otworów o średnicy od Ø4.3 do Ø55 mm przy użyciu standardowych i specjalnych matryc.

4. Jaka jest precyzja pozycjonowania?

Dzięki systemowi serwo Rexroth, dokładność pozycjonowania wynosi 0.10 mm na każde 500 mm długości szyny.

5. Ile narzędzi mieści magazyn?

HQ600-S-8P posiada 8 stacji wykrawających oraz 1 dedykowaną stację tnącą (gilotynę).

6. Czy maszyna obsługuje pliki CAD?

Tak, system CAD/CAM umożliwia bezpośredni import plików DXF, co pozwala na automatyczne generowanie programów obróbczych.

7. Dlaczego system Beckhoff jest lepszy od standardowych rozwiązań?

Beckhoff pracuje w pętli zamkniętej, co eliminuje ryzyko zgubienia kroków i utraty danych, zapewniając stałą precyzję w produkcji seryjnej.

8. Jakie branże najczęściej korzystają z tego modelu?

Główni odbiorcy to produkcja rozdzielnic elektrycznych, zakłady prefabrykacji szyn miedzianych oraz producenci transformatorów.

9. Czy zapewniacie części zamienne?

Tak, dostarczamy pełen zakres części eksploatacyjnych: stemple, matryce, noże do gilotyny, zaciski oraz czujniki.

10. Jakie są wymiary i waga urządzenia?

Maszyna ma wymiary 10500 × 2750 × 1800 mm i waży ok. 6700 kg.
